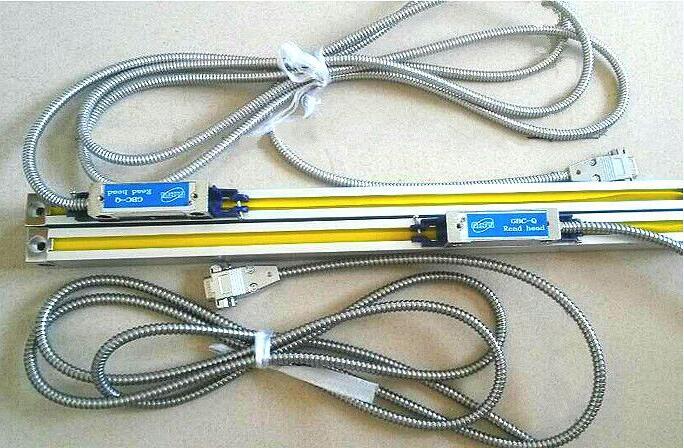

光柵尺定義：
光柵尺通過摩爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵線位移傳感器主要應用于直線移動導軌機構，可實現移動量的精確顯示和自動控制，廣泛應用于金屬切削機床加工量的數字顯示和CNC加工中心位置環的控制。該產品已形成系列，供不同規格的各類機床選用，量程從50毫米至30米，覆蓋幾乎全部金屬切削機床的行程。

光柵尺分類如下：

5V，12V，15V，24V的方波，細分尺，正弦尺，也有專為火花機提供的抗干擾能力強的正反碼信號尺，及與電腦數控機床相連的高功率光柵尺。
光柵尺按結構分寬尺和窄尺兩種。窄尺長可做1米，寬尺30米內任選。
另外可分為敞開式和封閉式兩類。其中敞開式光柵尺為高精度型，輸出波型為正弦波，主要用于精密儀器的數字化改造高分辨率可達０.１um。封閉式光柵尺則主要用于普通機床、儀器的數字化改造，輸出波型為方波。

光柵尺主要應用:

1、各類測量機構、儀器的位移測量：彈簧試驗機、三坐標機、投影儀

2、各類機床的數顯系統：車床、銑床、磨床、鏜床、電火花、鉆床等

3、各類數控機床的配套使用：數控銑、加工中心、數控磨等

4、配接PLC,用于各類自動化機構的位移測量.

光柵尺相關介紹　

光柵尺產品特點：
1、光柵尺是先進的光學測量系統，采用可靠耐用的高精度五軸承系統設計，保證光學機械系統的穩定性，優異的重復定位性和高等級測量精度。
2、光柵傳感器采用密封式結構，性能可靠，安裝方便。
3、光柵尺采用特殊的耐油、耐蝕、高彈性及抗老化塑膠防水，防塵優異，使用壽命長。
4、光柵尺具體高水平的抗干擾能力，穩定可靠。
5、光源采用進口紅外發光二極管，體積小壽命長。
6、光柵尺采用先進的光柵制作技術，能制作各規格的高精度光柵玻璃尺

傳感器準確度：單位：mm, 精度分3個級別

≤200-±0.001 ±0.002 ±0.003
＞200-500-±0.002 ±0.004 ±0.008
＞500-1000-±0.004 ±0.008 ±0.015
＞1000-1500-±0.012 ±0.025 ±0.050
＞1500-2000-±0.025 ±0.050 ±0.080
＞2000-3500-±0.050 ±0.080 ±0.120
光柵尺重復性：

傳感器與數顯表連接后，在有效量程內任意一點上的重復性應符合表中的規定。單位：mm
分辨率0.01-0.005,0.002-0.001
重復性 ≤0.01 ≤ 0.005 ≤ 0.002 ≤ 0.001

光柵尺安裝：

光柵尺的安裝比較靈活，可安裝在機床的不同部位。

一般將主尺安裝在機床的工作臺（滑板）上，隨機床走刀而動，讀數頭固定在床身上，盡可能使讀數頭安裝在主尺的下方。其安裝方式的選擇必須注意切屑、切削液及油液的濺落方向。如果由于安裝位置限制必須采用讀數頭朝上的方式安裝時，則必須增加輔助密封裝置。另外，一般情況下，讀數頭應盡量安裝在相對機床靜止部件上，此時輸出導線不移動易固定，而尺身則應安裝在相對機床運動的部件上（如滑板）。

1、光柵尺安裝基面

安裝光柵尺傳感器時，不能直接將傳感器安裝在粗糙不平的機床身上，更不能安裝在打底涂漆的機床身上。光柵主尺（尺身）及讀數頭分別安裝在機床相對運動的兩個部件上。用千分表檢查機床工作臺的主尺安裝面與導軌運動的方向平行度。千分表固定在床身上，移動工作臺，要求達到平行度為0.1mm~1000mm以內。如果不能達到這個要求，則需設計加工一件光柵尺基座。

基座要求做到：(1)應加一根與光柵尺尺身長度相等的基座,基座長出光柵尺50mm左右）。(2)該基座通過銑、磨工序加工，保證其平面平行度0.1mm~1000mm以內。另外，還需加工一件與尺身基座等高的讀數頭基座。讀數頭的基座與尺身的基座總共誤差不得大于±0.2mm。安裝時，調整讀數頭位置，達到讀數頭與光柵尺尺身的平行度為0.1mm左右，讀數頭與光柵尺尺身之間的間距為1~1.5mm左右。

2、光柵尺主尺安裝

將光柵主尺用M4螺釘上在機床安裝的工作臺安裝面上，但不要上緊，把千分表固定在床身上，移動工作臺（主尺與工作臺同時移動）。用千分表測量主尺平面與機床導軌運動方向的平行度，調整主尺M4螺釘位置，使主尺平行度滿足0.1mm~1000mm以內時，把M2螺釘徹底上緊。

在安裝光柵主尺時，應注意如下三點：

(1) 在裝主尺時，如安裝超過1.5M以上的光柵時，不能象橋梁式只安裝兩端頭，尚需在整個主尺尺身中有支撐。(2)在有基座情況下安裝好后，至少用一個卡子卡住尺身中點（或幾點）。(3)不能安裝卡子時，要用玻璃膠粘住光柵尺身，使基尺與主尺固定好。

3、光柵尺讀數頭的安裝

在安裝讀數頭時，首先應保證讀數頭的基面達到安裝要求，然后再安裝讀數頭，其安裝方法與主尺相似。之后調整讀數頭，使讀數頭與光柵主尺平行度保證在0.1mm之內，其讀數頭與主尺的間隙控制在1~1.5mm以內。

4、光柵尺限位裝置

光柵尺全部安裝完以后，一定要在機床導軌上安裝限位裝置，以免機床加工產品移動時讀數頭沖撞到主尺兩端，從而損壞光柵尺。另外，用戶在選購光柵尺時，應盡量選用超出機床加工尺寸100mm左右的光柵尺，以留有余量。

5、光柵尺檢查

光柵豎線系統安裝完畢后，可接通數顯表，移動工作臺，觀察數顯表計數是否正常。

在機床上選取一個參考位置，來回移動工作點至該選取的位置。數顯表讀數應相同（或回零）。另外也可使用千分表（或百分表），使千分表與數顯表同時調至零（或記憶起始數據），往返多次后回到初始位置，觀察數顯表與千分表的數據是否一致。

通過以上工作，光柵尺數顯系統的安裝就完成了。但對于一般的機床加工環境來講，鐵屑、切削液及油污較多。因此，傳感器應附帶加裝護罩，護罩的設計是按照傳感器的外形截面放大留一定的空間尺寸確定，護罩通常采用橡皮密封，使其具備一定的防水防油能力。

光柵尺使用注意事項：

（1）光柵尺傳感器與數顯表插頭座插拔時應關閉電源后進行。

（2）盡可能外加保護罩，并及時清理濺落在尺上的切屑和油液，嚴格防止任何異物進入光柵尺傳感器殼體內部。切屑、油液的進入，易導致光柵尺讀數不準，甚至不讀數。

（3）定期檢查各安裝聯接螺釘是否松動。

（4）為延長防塵密封條的壽命，可在密封條上均勻涂上一薄層硅油，注意勿濺落在玻璃光柵刻劃面上。

（5） 為保證光柵尺傳感器使用的可靠性，可每隔一定時間用乙醇混合液（各50%）清洗擦拭光柵尺面及指示光柵面，保持玻璃光柵尺面清潔。

（6） 光柵尺傳感器嚴禁劇烈震動及摔打，以免破壞光柵尺，如光柵尺斷裂，光柵尺傳感器即報廢了。

（7） 不要自行拆開光柵尺傳感器，更不能任意改動主柵尺與副柵尺的相對間距，否則一方面可能破壞光柵尺傳感器的精度；另一方面還可能造成主柵尺與副柵尺的相對摩擦，損壞鉻層也就損壞了柵線，以而造成光柵尺報廢。

（8） 應注意防止油污及水污染光柵尺面，以免破壞光柵尺線條紋分布，引起測量誤差。
