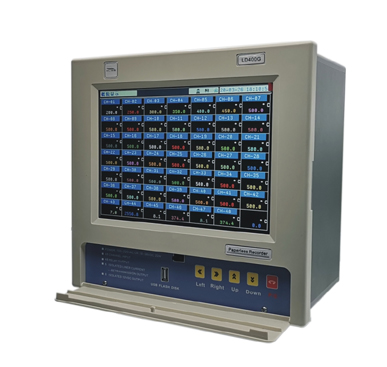

大型無紙記錄儀48路溫濕度記錄儀技術指標： 400G彩色無紙記錄儀最多能輸入四十八個通道。儀表具有全隔離輸入功能，集熱電偶信號、熱電阻信號、標準電壓、標準電流信號于一體。輸出采用模塊化結構，可提供報警（最多可輸出16路報警）、饋電、溫壓補償、打印、通訊等功能。儀表具有強大的顯示功能，高精度棒圖顯示、實時曲線顯示、歷史曲線追憶、瞬時流量顯示、累積流量顯示、報警狀態顯示，同時可直接查詢某年、月、日、時、分、秒的數據，快捷方便。可外接U盤轉存功能，大大提高了數據轉移的方便性。直接連接微型打印機，可打印指定時間的實時數據、歷史數據和曲線數據；儀表除有RS232和RS485通訊以外，還可通過10M速率ENTHERNER以太網接口，支持上位機遠程組態和數據管理。

技術指標

模擬特性
輸入信號類型	2 線性電壓信號：0~5V、1~5V、0~10V，標定量程范圍：-20000~20000。 2 線性電流信號：0~10mA（須外接500Ω精密電阻）、4~20mA（須外接250Ω精密電阻），標定量程范圍：-20000~20000。 2 熱電偶：K ( -50 ~ 1300℃ )、S ( -50 ~ 1700℃ )、T ( -200 ~ 350℃ )、E ( 0 ~ 800℃ )、J ( 0 ~ 1000℃ )、B ( 300 ~ 1800℃ )、N ( 0 ~ 1300℃ )、R（-50~1700℃）、WRe526（0~2300℃）、WRe325（0~2300℃） 2 熱電阻：Cu50 ( -50 ~ 150℃ )、Pt100 ( -200 ~ 600℃ )、Cu100 ( -50 ~ 150℃ ) 2 其它線性電壓信號：0~20mV、0~60mV、0~100mV、0~500mV，標定量程范圍：-20000~20000。
最多通道數	48通道
精度	2 ±0.2%FS（熱電阻、線性電壓及線性電流）； 2 ±0.2%FS+2.0℃（熱電偶輸入且采用儀表內部元件測溫補償冷端時）
采樣周期	小于1秒。
溫漂系數	典型值：50PPM
共模抑制比	典型值：85~110dB。
輸入阻抗	標準電壓輸入信號為500KΩ。 標準電流信號輸入為250Ω（4~20mA），或500Ω（0~10mA）。 其它信號輸入為大于20MΩ。
隔離	通道和地之間隔離電壓1000VAC，通道和通道之間隔離電壓400VAC。
熱電偶	信號內阻需小于1000Ω。冷端補償誤差：±2℃。
熱電阻	恒流源激勵，電流2.5mA。 采用三線制接線，每根引線電阻10Ω，并且阻值必須相同。
輸入異常處理	當熱電偶、熱電阻、1~5V線性電壓、4~20mA線性電流輸入出現斷線或短路時，測量值取值、最小值或保持不變，3種處理方式可供選擇。

電源參數
供電		交流供電電壓：(100~240)VAC；頻率：(47~63)Hz；功耗：25VA。
絕緣強度		電源對地絕緣強度大于1500 VAC，漏電流10mA，1分鐘；
		電源對外殼絕緣強度大于1500 VAC，漏電流10mA，1分鐘。
輸出特性
饋電輸出		24VDC、40mA。
報警輸出		最多48通道，250VAC，3A繼電器常開常閉觸點。
變送輸出		最多12路共地4~20mA變送輸出。
		大允許誤差：±0.2％；
其它特性
處理器	32位高性能、高集成度ARM處理器。
硬件看門狗	CPU內部集成，保證長期安全可靠運行。
實時時鐘	采用高穩定度硬件實時時鐘，時鐘精度為±5ppm，掉電后由鋰電池供電，電池有效時間大于30天。
數據保存	所有數據保存在FLASH存儲器中，無需后備電池，確保所有歷史數據及組態參數不會因掉電而丟失。
通訊接口	光電隔離的RS-485通訊接口和RS-232通訊接口。
通訊協議	采用標準MODBUS-RTU通訊協議，可以與市面流行的HMI及DCS直接通訊。
微型打印機接口	光電隔離的RS232通訊接口，波特率：9600bps，支持打印分辨率：240點每行
記錄時間	約等于：45（單位：天）÷通道數×記錄間隔
顯示	10英寸TFT液晶顯示屏
尺寸	外型尺寸287mm×287mm×175mm 開孔尺寸280.5mm×280.5mm
安裝面板厚度	大于1.5mm
環境條件	工作：溫度(0~50)℃，相對濕度0%~85%(無結露)
	運輸和儲存：溫度(-20~60)℃，相對濕度0%~95%(無結露)；海拔高度：＜2000米。

儀表型號定義

基本 型號

代碼及其說明

4xx

400無紙記錄儀

通道數

1

一通道

2

…

…

46

四十八通道

外形

G

287*287mm(長*寬)

屏幕顏色

G

彩屏

報警輸出個數

N

無

1

一路常開常閉報警輸出（容量：30VDC/3A，220VAC/3A）

2

二路常開常閉報警輸出（容量：30VDC/3A，220VAC/3A）

…

…

48

四十八路常開常閉報警輸出（容量：30VDC/3A，220VAC/3A）

變送輸出個

N

無

1

一路光電隔離的可編程線性電流變送輸出模塊

2

二路光電隔離的可編程線性電流變送輸出模塊

…

…

12

十二路光電隔離的可編程線性電流變送輸出模塊

輔助輸出（AUX）

N

無

U1

一路隔離的24V直流電壓輸出，可供外部變送器等傳感器或其它電路使用，電流40mA

…

…

U8

八路隔離的24V直流電壓輸出，可供外部變送器等傳感器或其它電路使用，電流40mA

通訊功能

N

無

S1

RS485通訊

S2

RS232通訊

打印功能

N

無

P

RS232打印歷史數據功能，支持煒煌A5打印機（客戶如果自己配微型打印機，須確定型號）

U盤功能

N

無

U

帶U盤功能

流量溫壓補償功能

N

無

F

流量溫壓補償功能

圓圖顯示功能

N

無

C

圓圖顯示功能

頻率輸入功能                                                       （3路可選）

N

無

Q1

一路0 - 5KHz頻率輸入

Q2

二路0 - 5KHz頻率輸入

Q3

三路0 - 5KHz頻率輸入

開關量輸出功能

S

帶開關量功能
