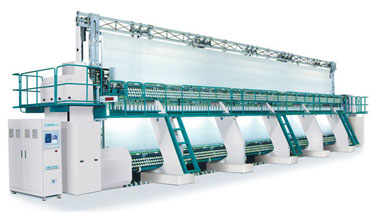

平岡WEMS飛梭機(蕾絲花邊機)——WE-15TS/WE-22TS型
WE-15TS型和WE-22TS型(15碼、22碼)飛梭機(蕾絲花邊機) 平岡WEMS的技術
平岡WEMS電腦（Computer）控制刺繡機是把短期間內出售700余臺的WEMS產品升級的，通過積四十余年平岡的經驗與WEMS的技術力量相結合而能生產出高質量，十分美麗的刺繡品。 齊全的設計技術，15碼、22碼刺繡機有以下特點 - 達到最新技術發展水平的電腦控制刺繡機
- 通過準確的縫線工作而能生產出更好的刺繡品
- 通過加強機器運轉速度而能提高生產效率（最大300rpm:15Ts）
- 通過觸屏按生產條件隨意可變化，操作十分方便
高性能伺服驅動系統控制
X-axis, Y-axis
采取伺服驅動系統（Servo drive）,能提高繡花繃（embroidery frame）
動作的正確性和機器耐力，能生產出更好的刺繡品 梭子
采取伺服驅動系統，使機制簡化，集中化，能提動作的正確性 主傳動裝置
能保證伺服驅動系統與各驅動部的一體化驅動，并能得到更加準確的動力供應 張力錕
采取伺服驅動系統，能控制紗線供應，并能生產出更好的刺繡品 壓榨機
采取伺服驅動系統，按顯示屏面變更參數就可以簡單調整時間 技術參數
下列技術資料及技術參數WEMS不經事先通知隨意可變更
機器類型 刺繡機 | 具有電動半自動方式兩級纏線裝置的WE-15TS/22TS電腦控制刺繡機 | 選購件 | 被歐盟安全合格標志(CE)承認的控制器和部件,圓錐防護大盤形亮金屬片及(或)束縛裝置 |
工作條件
TS型號 | WE-15TS | WE-22TS | 針數 | 520x2 = 1040 | 744x2 = 1488 | 面料寬度(m/yds) | 14.06 / 15.37 | 19.91 / 22 | 面料高度(m) | 1.25 | 1.25 | 刺繡最高速度(1/min) | 300 | 205 |
工作速度按客戶績花樣“原絲”布料和運轉條件有差異
安裝數據 TS型號 | WE-15TS | WE-22TS | 凈重(ton) | 27 | 32 | 機器長度(m) | 2.485 3.325 | 2.485 3.325 | 機器高度(m) | 從制成地板 | 4.55 | 4.56 | 最小room高度(m) | 從制成地板 | 5.0 | 5.0 | 最小間距(m) | 從控制盤側面 | 3.0 | 3.0 | 從平衡彈簧側面 | 1.0 | 1.0 | 從鄰域(推薦) | 2.0 | 2.0 |
基本技術數據
最小針距 | 4/4,法 = 27.08 mm | 水平最大位移 | 最大540 mm | 最小針腳 | 0.1 mm 垂直和水平 | 溜刀深度 | 0 to 20 mm(最大直徑 4mm) | 線軸尺寸 | 標準：直徑52mm x 93mm Long | 錐面尺寸(任選的) | 110/125mm dia. x 175mm High | 梭子 | 特大尺寸，F12 | 布軸直徑 | 在沒有布料的情況下直徑82mm |
控制盤
操作 | 15.1″LCD彩色圖示器，分辯率1024 x 768
觸動式輸入，手動控制器，繞/退繞用 Jog box | 數據格式 | IBM 3.5″軟盤 | 存儲容量 | 設計數據尺寸：最大1,000,000針數
存儲容量：最大100,000,000針數 | 設計數據編輯 | 插入′刪除變更′文本及（或）圖解
添補′移動′刪除刺繡組織
存儲區編輯：擴大′縮小′旋轉′反射花紋 | 刺繡導航 | 與自動運轉同步進行刺繡軌跡描繪 | 斷電 | 記住當斷電之前的布架位置
由控制盤的不間斷供電電源裝置
立即自動停止運轉程序 | 斷絲警報 | 如發生斷絲，與警報燈亮燈同步響警報 | 傳動 | AC伺服電動機，電腦控制 |
機器安裝條件和推薦環境
在質量及生產方面為了保證最好的效率和最合適的運轉環境推薦如下：
室內溫度（推薦） | 20℃ to 30℃ ± 2℃ （或68℉ to 86℉ ± 36℉） | 相對濕度 | 在35℃時最大60%（或95℉）
在20℃時最大90%（或68℉） | 壓縮空氣 | 最底 6bar，無油的，篩選灰塵5μm以下,消費量800升/分
必須把一個軟管25A（1″）由客戶直接連接到控制 | 額定電壓 | 380V，三相如有不合適，應由客戶置備變壓器 | 頻率范圍 | 50/60Hz. ±2% | 電壓范圍 | 電壓范圍應在額定電壓10%之內，由客戶負責
最大不平衡：2%相位序列不平衡
（所有的電壓相位序列不平衡應維持3%之內）
為得到最低限的電壓波動必須對主電源維持穩定的供電
為保證穩定的供電向客戶引薦自動電壓調節裝置（AVR） | 額定功率 | 32kw | 接地阻抗 | 100Ω或不小于100Ω |
 |
