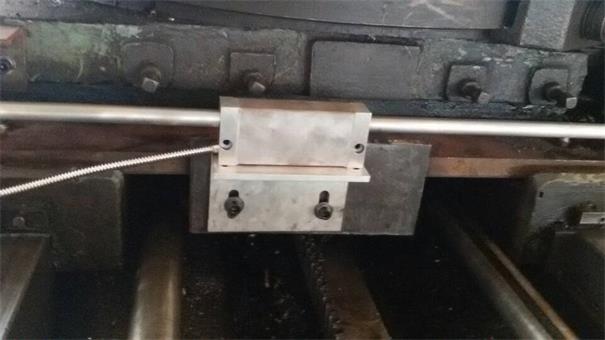

球柵尺簡介: 球柵尺適應環境性強,有效保證加工尺寸精度。安裝簡便,對安裝面無加工要求,不需日常維護。模擬量或數字量輸出,數控?cái)?shù)顯均可使用。球柵數顯進入中國以來,該產品越來越為廣大機床客戶所認同,國內許多機床制造廠家首選配套產品,同時,有一部分球柵數顯用于舊機床數顯改造。單根球柵尺的測量行程從50毫米到11.7米,并接可無限接長,高精度. 球柵尺具有高可靠、免維護的特點,五年保修,確保放心使用。 球柵尺 技術參數 測量分辨率0.005mm/0.001mm 0.001mm/0.0005mm 測量準確度 ±(0.01+0.005/m)mm ±0.005mm 最大運行速度 2m/sec 0.75m/sec 有效行程50~11684mm(>30m) 50~1050mm 信號輸出Sin/Cos或RS422-TTL Sin/Cos或RS422-TTL 讀數頭尺寸54mm×131mm×28mm 35mm×75mm×25mm 防護等級IP67(IEC529) IP67(IEC529) 耐振動30g(IEC-2-27) 30g(IEC-2-27) 熱膨脹系數12×10-6/°K 12×10-6/°K 球柵尺特點: 球柵尺高可靠,防水、防油、防塵、防鐵屑、耐振動,抗干擾。 球柵表 B60數顯表系列(鏜床、車床、龍門銑床、立車可選用) B60適用于環境惡劣的工業現場,通用經濟型數顯表。分兩軸和三軸。 產品特性 絕對坐標/相對坐標 公/英制轉換 近零報警/置數功能 數據記憶 數據保持功能 半徑/直徑方式 分中功能 設置參考點 線性誤差補償 參數備份 車床模式:預設99組刀補 銑床模式:分度圓(PCD) 軸分辨率可選睡眠模式 外型尺寸 140 x 240 x 80mm 顯示軸數 兩軸或三軸 測量類型 長度 輸入信號 Newall專用模擬信號 安裝方式 獨立安裝或面板安裝 產品類型 可通過軟件選擇通用型、銑床型或車床型 功能列表 絕對/相對顯示 公/英制轉換 清零/置數功能 數據恢復 數據保持 半徑/直徑顯示 分中功能 掉電追數功能 參考點可設 線性誤差補償 數據備份 99組刀具補償* 分度圓功能(PCD)** 軸顯示分辨率可調 睡眠模式 為車床模式下特性 為銑床模式下特性 球柵尺特性 IP67 (NEMA 6) 防塵、抗污、防油、適應各種惡劣環境 無機械磨損 無需日常清潔與維護 抗沖擊、耐震動
 |
