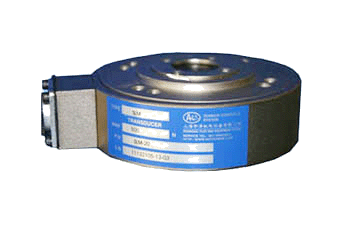

超薄式輪輻設計，采用防塵防水防腐蝕設計，內置軸承，可配合隋輪輥安裝或活輪輥安裝。具有輸出信號線性好和響應快的特點。外形小巧，特別適用于安裝空間有限的場合。由于內置溫度補償裝置，所以無需額外的溫度補償。該系列張力傳感器普遍被應用于卷取控制設備和生產線上。 SLF型傳感器的規格 額定載荷:(kg)25,50,75,150,300,500,1000,2000,3000 技術參數 | 輸入電壓 | 10VDC | 環境濕度 | 95R.H. | | 張力信號輸出 | 0-20mV | 溫度系數 | 0.02%/10℃ | | 應變片電阻值 | 350Ω/全橋 | 傳感器接頭規格 | WS20 | | 綜合誤差 | <±0.05% | 傳感器本體材料 | 不銹鋼 | | 線性誤差 | <±0.5% | 過載系數 | 500% | | 重復性誤差 | <±0.02% | 防護等級 | 防塵、腐蝕（IP54） | | 環境溫度 | －30～+85℃ | 放大信號 | 0-5V，0-10V，4-20MA |    安裝示例及受力分析示意圖 Ft=Fcos β/2+w/2cosa F SLF型傳感器的安裝尺寸 | 型號 | A | B | C | D | E | F | G | H | I | M | | SLF-10 | 12 | 16 | 50 | 70 | 100 | 6.5 | 86 | 14 | 36.5 | 3 | | SLF-20 | 17 | 22 | 60 | 75 | 105 | 6.5 | 88 | 16 | 36.5 | 3 | | SLF-30 | 25 | 31 | 70 | 95 | 125 | 6.5 | 98 | 18 | 47.5 | 4 | | SLF-40 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-50 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-60 | 35 | 44 | 100 | 135 | 175 | 8.5 | 123 | 23 | 65 | 4 | | SLF-70 | 65 | 80 | 160 | 220 | 265 | 10.5 | 168 | 33 | 80 | 4 | | SLF-80 | 50 | 64 | 130 | 175 | 225 | 10.5 | 148 | 23 | 75 | 4 | | SLF-90 | 65 | 80 | 160 | 220 | 265 | 10.5 | 168 | 33 | 80 | 4 |
 |
